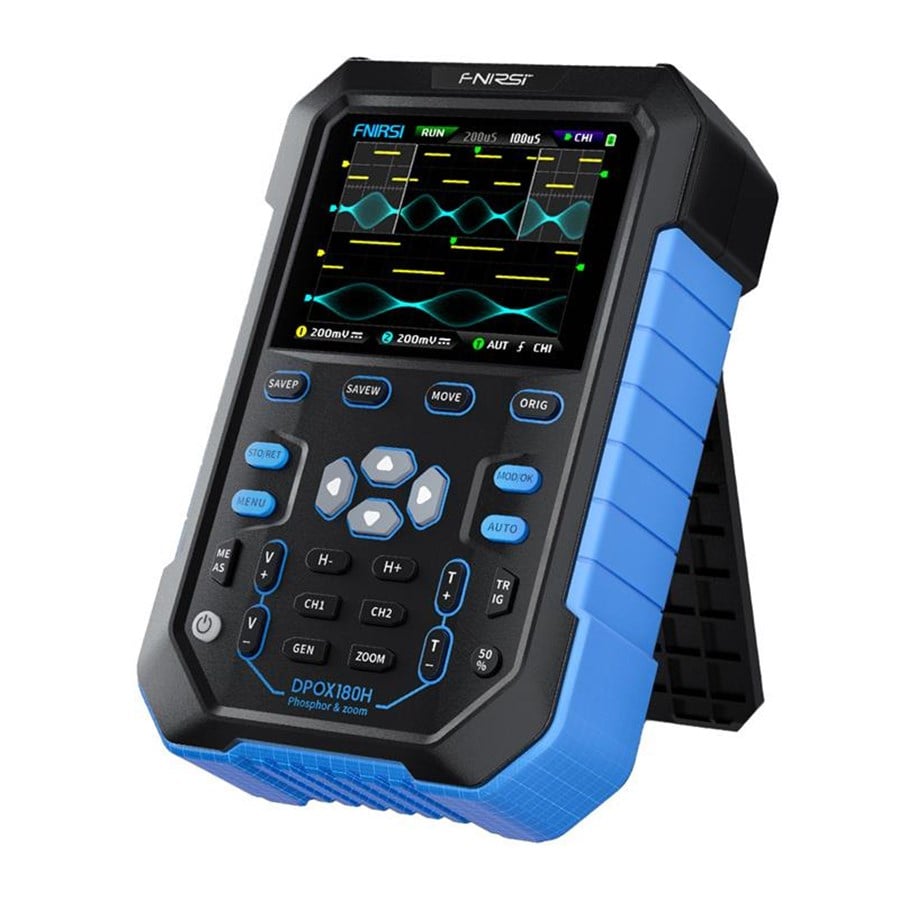

FNIRSI DPOX180H 2-in-1 Handheld Digital Phosphor O

FNIRSI DPOX180H är ett handhållet digitalt fosforoscilloskop (DPO) som kombinerar ett 180 MHz-oscilloskop med två kanaler, en 20 MHz DDS-funktionsgenerator och avancerade signalanalysfunktioner. Det är utformat som ett kompakt, mobilt verktyg för service-, verkstads- och laboratoriearbete och erbjuder hög funktionalitet i en enda enhet.

180 MHz bandbredd och 500 MSPS – mätprecision

Oscilloskopet erbjuder 180 MHz (-3 dB) analog bandbredd och realtidssampling upp till 500 MSPS (250 MSPS vid tvåkanalsdrift). Detta möjliggör noggrann återgivning av snabba flanker, pulser och högfrekventa signaler, vilket är avgörande vid diagnostik av moderna elektroniska system.

Digital fosforteknik – mer information i vågformen

Digital fosfortekniken använder ljusstyrka och färgtemperatur för att visualisera signalfrekvensen. Detta gör det enkelt att upptäcka jitter, brus, instabilitet och sällsynta händelser som kan förbli osynliga i klassiska oscilloskop.

50 000 wfms/s – ingen dödtid

Den höga uppdateringsfrekvensen på 50 000 vågformer per sekund minskar avsevärt dödtiden vid datainsamling. Detta gör att du effektivt kan fånga upp kortvariga störningar och signalavvikelser, vilket är särskilt viktigt vid analys av switchade strömförsörjningar och digitala bussar.

Hårdvarubandbreddsgräns på 20 MHz och stabil trigger

Det inbyggda omkopplingsbara 20 MHz-bandpassfiltret reducerar effektivt brus och högordnade övertoner. I kombination med ett omfattande triggersystem (Auto/Normal/Single, stigande och fallande flanke) och adaptiv triggerstabilisering säkerställer det en tydlig och stabil signalbild.

FFT och X-Y-läge – frekvens- och relationsanalys

FFT-funktionen ger en snabb, kvalitativ förhandsgranskning av frekvensspektrumet för den signal som testas. Dessutom gör X-Y-läget med digital fosfor det möjligt att analysera amplitud- och fasrelationerna mellan två kanaler, t.ex. i form av Lissajous-figurer.

Tidszoom och rullningsläge

Oscilloskopet erbjuder en ZOOM-tidsbas i intervallet 2×–1000×, vilket möjliggör noggrann analys av valda vågformsegment. Rullningsläget möjliggör kontinuerlig observation av långsamt föränderliga signaler i realtid.

20 MHz DDS-generator och chopping-funktion

Den inbyggda 20 MHz DDS-funktionsgeneratorn stöder 14 vågformstyper, med frekvensjustering i steg om 1 Hz. Den unika chopping-utgångsfunktionen gör att du kan klippa ut en del av den uppmätta vågformen och använda den som generatorns utsignal, med möjlighet att spara upp till 500 anpassade signaler.

Lagring, visning och export av data

Det interna minnet på 120 Mbit kan lagra upp till 250 vågformer och 90 skärmdumpar (BMP). Data kan visas direkt på enheten eller exporteras till en dator via USB, och firmware kan enkelt uppdateras.

Mobilitet, säkerhet och användarvänlighet

Den 2,8 tum stora (320×240) IPS-färgskärmen garanterar god läsbarhet under alla förhållanden. Enheten är utrustad med automatisk konfiguration med en knapp, markörmätningar, ingångsskydd upp till 400 V, ett 3000 mAh Li-ion-batteri (upp till ca 4 timmars drift) och snabb laddning på 5 V / 2 A. FNIRSI DPOX180H är ett mångsidigt och säkert verktyg för elektronikingenjörer, servicetekniker, studenter och krävande hobbyister.
