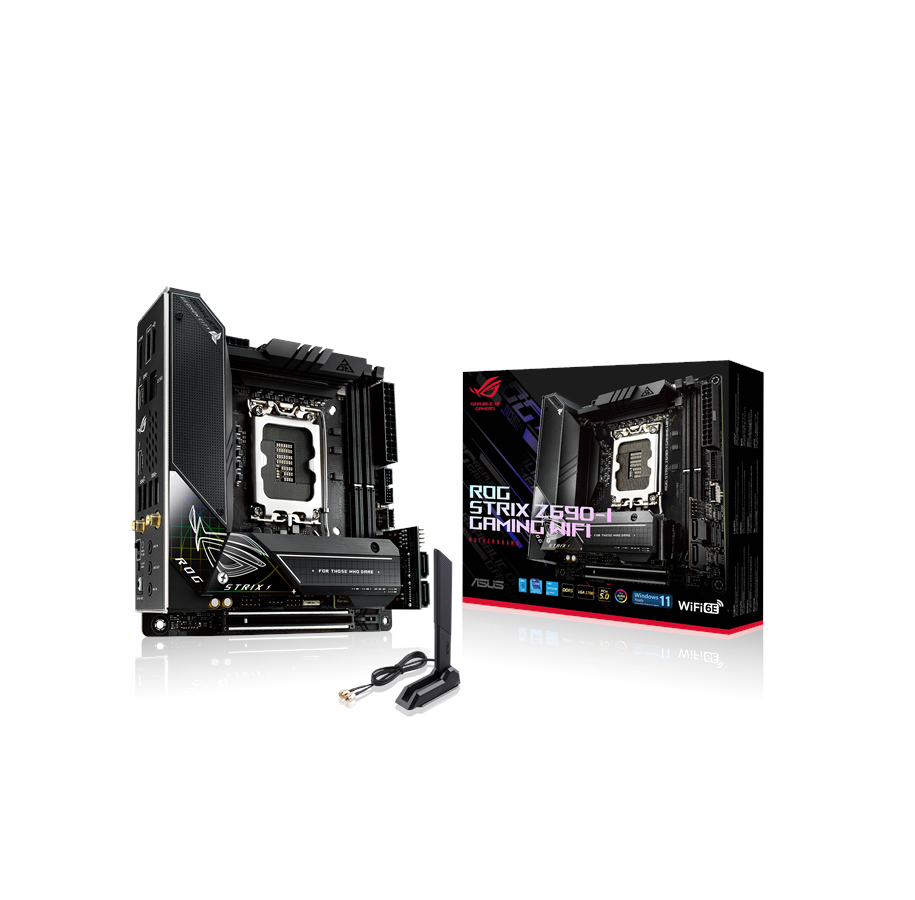

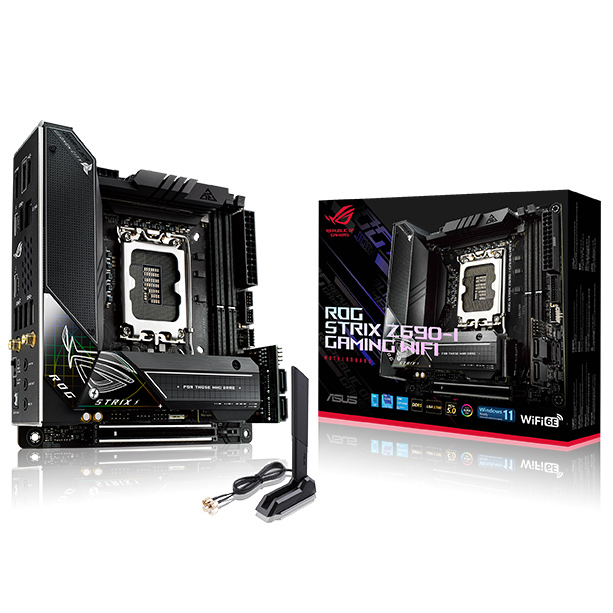

ASUS ROG STRIX Z690-I GAMING WIFI Moderkort - Intel Z690 - Intel LGA1700 socket - DDR5 RAM - Mini-ITX

• Intel® LGA 1700-kontakt: Klar för 12:e generationen Intel Core™-, Pentium® Gold- och Celeron®-processorer

• Optimal strömförsörjning: 10+1 effektsteg med ProCool II-strömkontakt, högkvalitativa legeringsdrosslar och hållbara kondensatorer för att stödja processorer med flera kärnor

• Optimerad termisk design: Integrerad I/O-kåpa och VRM-kylflänsar med thermal pad med hög ledningsförmåga, L-formad heatpipe, två inbyggda M.2-kylflänsar och bakstycken.

• Högpresterande nätverk: Inbyggt Intel® WiFi 6E (802.11ax) och Intel® 2.5 Gb Ethernet med ASUS LANGuard.

• Den snabbaste spelanslutningen: Stöder HDMI® 2.1, två M.2-platser, 2 x Thunderbolt™ 4 samt 1 x USB 3.2 Gen 2x2 Type-C®

• Intelligent kontroll: ASUS-exklusiv AI-överklockning, AI-kylning, AI-nätverk och tvåvägs AI-brusreducering för att underlätta installation och förbättra prestanda

• ”Gör-det-själv”-vänlig design: Paketerat ROG-frontpanel-SATA-kort, M.2 Q-Latch, förmonterad I/O-sköld, BIOS FlashBack™-knapp och Clr CMOS-knapp

• Oöverträffade anpassningsmöjligheter: ASUS-exklusiv Aura Sync RGB-belysning, inklusive en RGB-header och två adresserbara Gen 2-headers.

• Branschledande spelljud: ALC4080 med Savitech SV3H712-förstärkare, tillsammans med DTS® Sound Unbound och Sonic Studio III

• Välrenommerad programvara: Medföljer gör en 60 dagars provversion av AIDA64 Extreme och en intuitiv UEFI BIOS-instrumentpanel med integrerad MemTest86

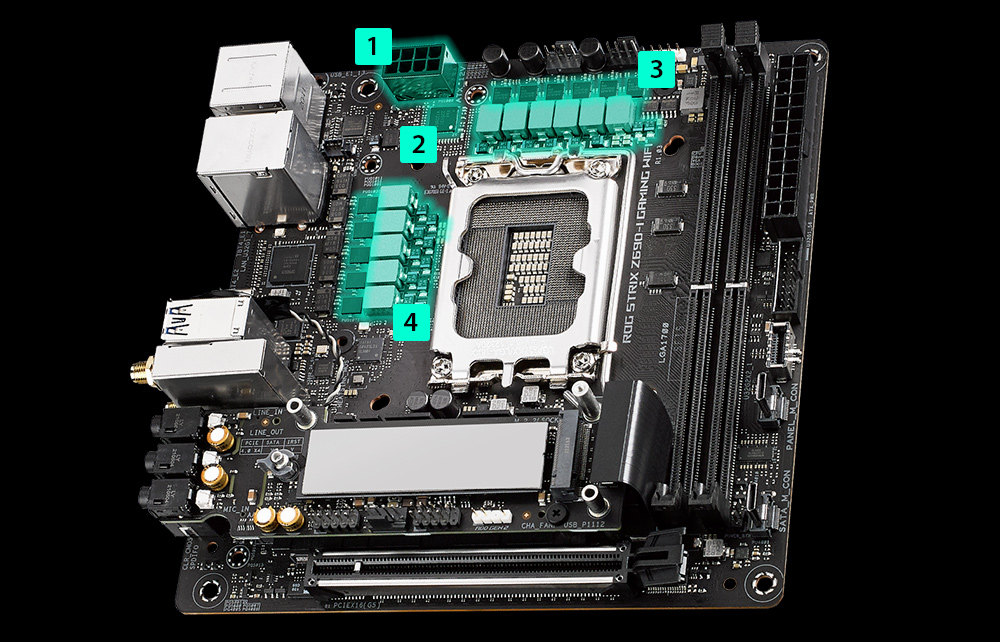

Strömförsörjning

Digital effektkontroll och en rad kraftsteg ger de muskler som behövs för att styra de senaste Intel-processorerna.

1PROCOOL II-STRÖMANSLUTNING Premium-drosslar och hållbara kondensatorer är konstruerade för att motstå extrema temperaturer, vilket möjliggör prestanda som överträffar industristandarder.

2DIGI+-STRÖMSTYRNING Digi+ voltage-regulatormodulen (VRM) är en av de bästa i branschen och säkerställer ultrasmidig och ren strömförsörjning till CPU:n.

3LEGERINGSDROSSLAR OCH HÅLLBARA KONDENSATORER Drosslar av högsta kvalitet och hållbara kondensatorer är konstruerade för att motstå extrema temperaturer, vilket möjliggör prestanda som överträffar industristandarder.

4Legeringsdrosslar och hållbara kondensatorer Premium-drosslar och hållbara kondensatorer är konstruerade för att motstå extrema temperaturer, vilket möjliggör prestanda som överträffar industristandarder.

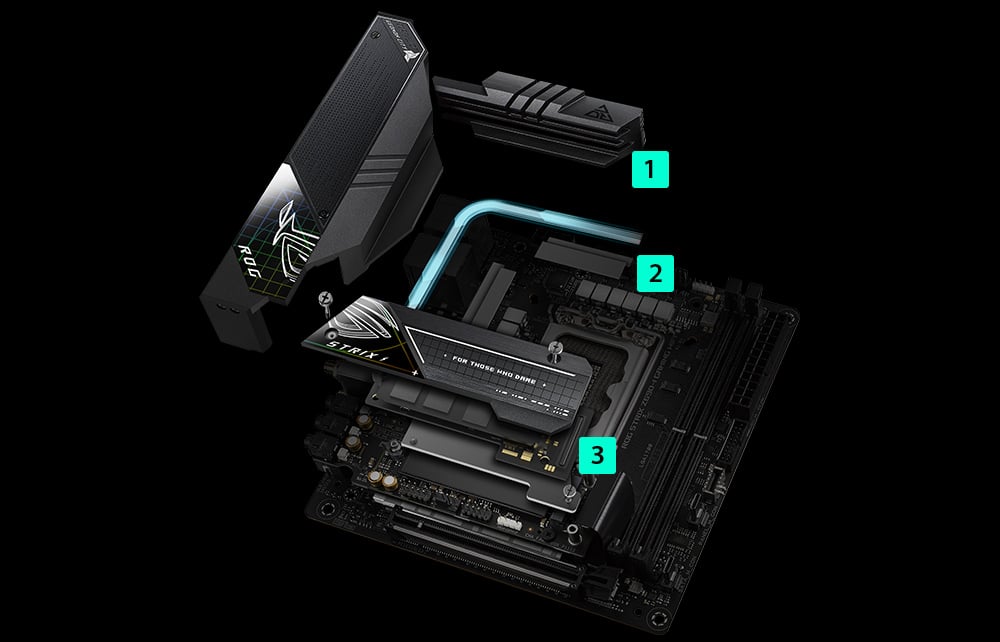

Kylig innovation

1Integrerad I/O-kåpa och VRM-kylflänsar De två VRM-kylflänsarna och aluminium-I/O-kåpan är anslutna med ett L-format värmerör som ger gott om massa och ytarea för att hantera värmen från Intels senaste processorer.

2Thermal Pads Speciellt konstruerade thermal pads överför effektivt värme från induktorn och fasgruppen till kylflänsen.

3Trippeldäckarkylfläns Den nya trippeldäckarkylflänsen är smart designad för att stapla två M.2-platser, båda med Q-Latch och dubbelsidiga kylflänsar i full storlek med termisk dynor. Och det finns en rejäl chipset-kylfläns längst ned för att ger bra kylprestanda.

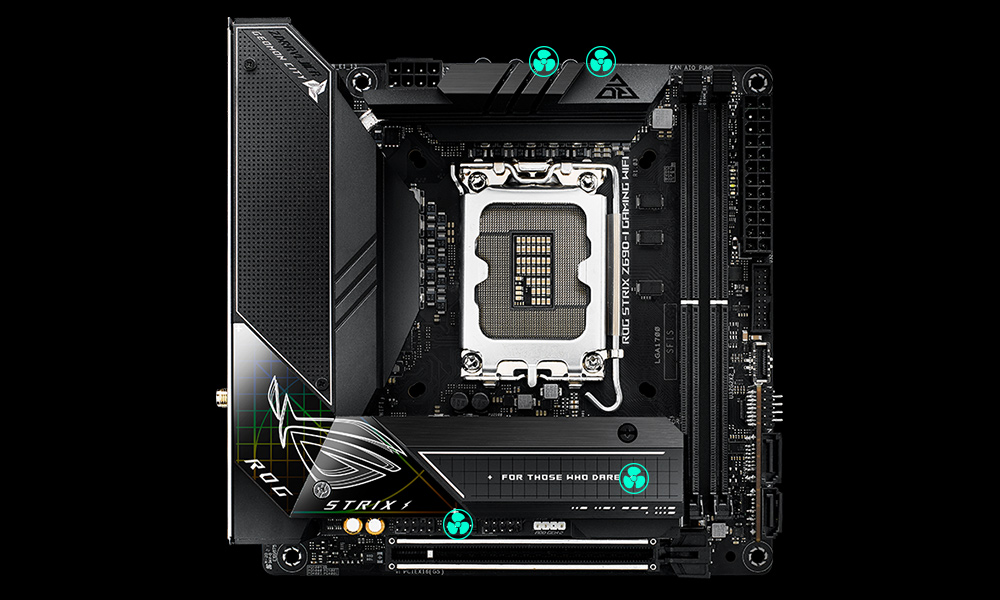

Kyligt formgiven

Moderkortet ROG Strix Z690 har omfattande kylkontroller som kan konfigureras via Fan Xpert 4-programvaran i Armoury Crate eller via UEFI BIOS.

CPU-fläktheader

Ett dedikerat par PWM/DC-fläktheaders för CPU-kylare

AIO Pump-fläktheader

En dedikerad PWM/DC-header för fristående vattenkylningssystem

4-pin PWM/DC Fan Headers

Varje inbyggd header stöder automatisk detektering av PWM- eller DC-fläktar

M.2-kylfläns

Hjälper till att hålla M.2 NVMe SSD:er vid optimala driftstemperaturer för konsekvent prestanda och tillförlitlighet

M.2-bakstycke

Ger ytterligare värmeavledning för att hantera den termiska belastningen på högpresterande M.2 NVMe SSD-enheter

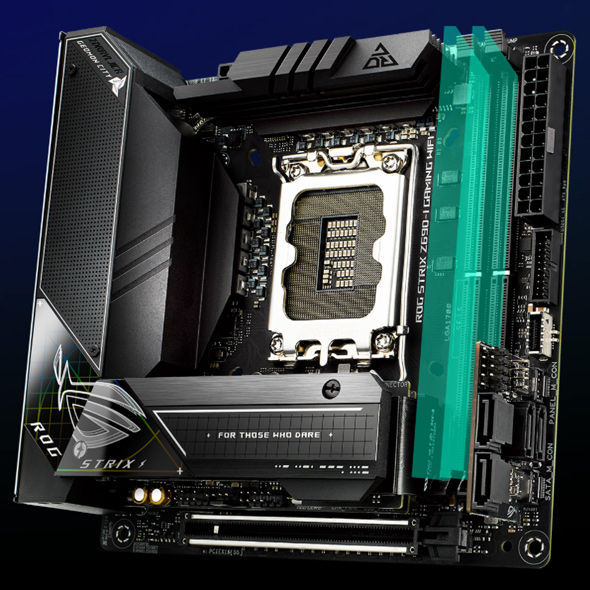

DDR5 överklockningsstyrka - ASUS Enhanced Memory Profile

Omfattande minnesinställningsalternativ är hörnstenen i ROG-moderkort. För DDR5 bryter Strix Z690-serien prestandagränser genom att tillhandahålla en staplad svit av överklockningsparametrar för inte bara höghastighetssatser, utan även instegsminnesmoduler som har en låst strömhanterings-IC (PMIC).

• En dedikerad krets på moderkortet kringgår säkert DDR5-minnets PMIC-begränsningar, vilket gör att du kan gå förbi standardgränsen på 1,1 volt och skjuta upp frekvens och timings till max.

• Vanligtvis kräver en begränsad PMIC som har låsts upp att systemet slås på helt och hållet varje gång minnesspänningen justeras. ROG-moderkort utnyttjar inbyggd hårdvara och firmware för att på ett smart sätt komma runt denna besvärliga begränsning, vilket gör att spänningsjusteringar kan tillämpas genom samma mjuka systemåterställningsprocess som användes för tidigare generationer av DDR-minnen.

* ASUS Enhanced Memory Profile (AEMP) är en exklusiv firmware-funktion för PMIC-begränsade minnesmoduler. AEMP upptäcker automatiskt alla dina minneschip och presenterar sedan optimerade frekvens-, timing- och spänningsprofiler som du enkelt kan använda för att släppa lös prestandan.

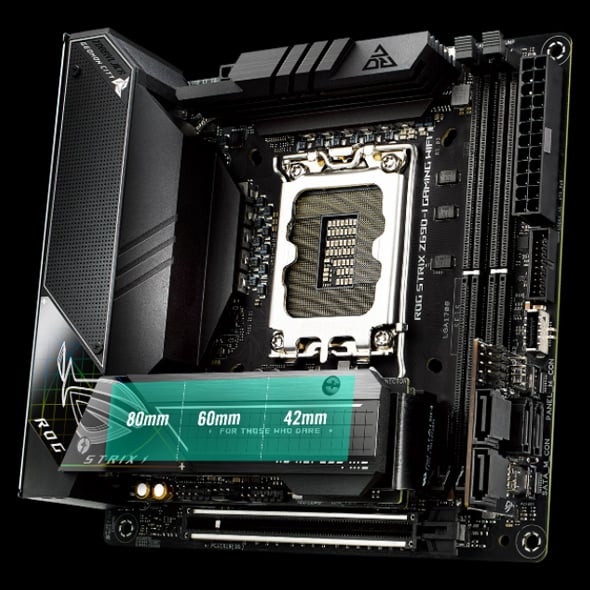

PCIe-prestanda

ROG Strix Z690-I Gaming WiFi har två M.2-kortplatser som båda stöder den ultrasnabba PCIe 4.0-standarden för att ge maximal lagringsflexibilitet och de snabbaste datahastigheterna som finns tillgängliga med de senaste Intel-processorerna.

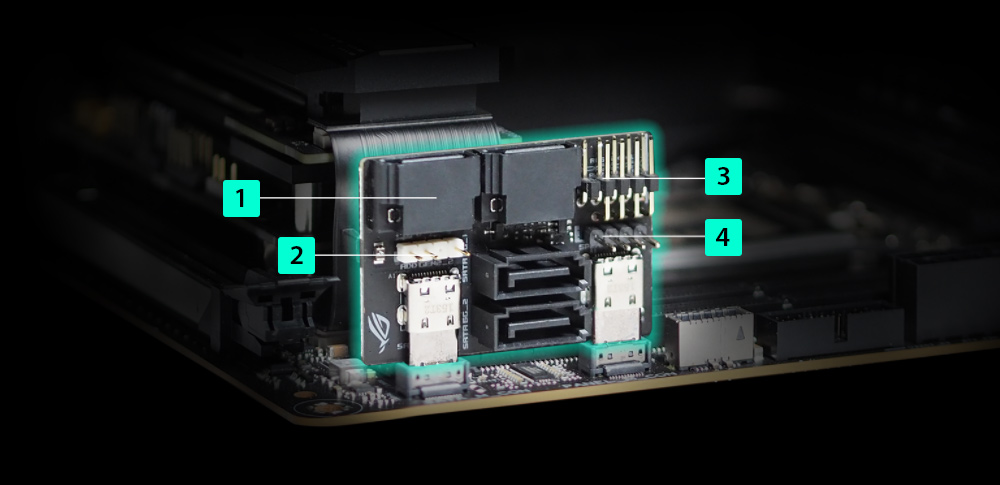

ROG Front Panel SATA-kort

ROG Strix Z690-I Gaming WiFi kommer med ett expansionskort som ger ytterligare funktionalitet inklusive fyra SATA-portar, en ARGB-belysningsheader och kontakter för en frontpanelsheader och en PC-högtalare. Denna effektiva användning av utrymme gör det möjligt för byggare att konstruera några av de mest kompakta PC-byggen med full funktion, eller kan också ansluta strömknappen via 2-stifts Power_BTN ombord för ännu mer kompakta byggen.

1 4 x SATA 6Gb/s-portar

2 1 x addresserbar Gen 2 RGB-header

3 1 x frontpanelsheader

4 1 x högtalarheader

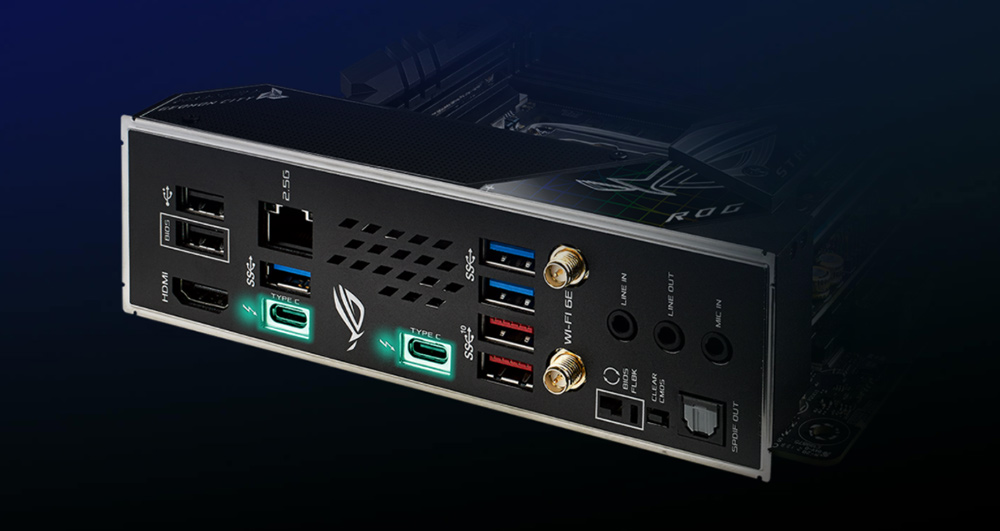

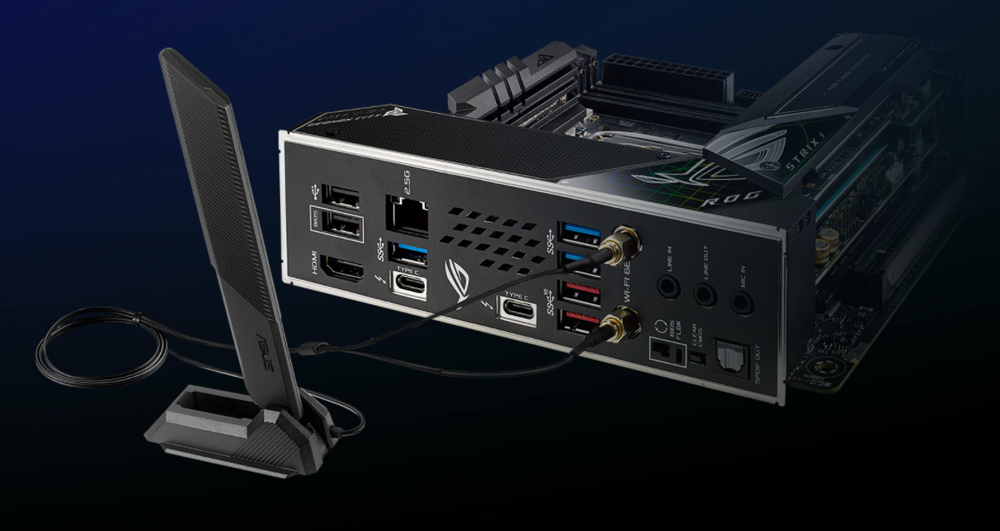

DUBBLA THUNDERBOLT™ 4-PORTAR

Mini-ITX-system hittar ofta sin plats som HTPC-hjärtat i underhållningscentra. ROG Strix Z690-I Gaming WiFi är beredd med dubbla Thunderbolt™ 4 USB C-portar på den bakre I/O-panelen vars dubbelriktade 40 Gbps-kontakter kan hantera två externa 4K-skärmar samtidigt, plus en mängd andra kompatibla tillbehör.

Nätverk

WIFI 6 (802.11 AX) Inbyggd WiFi 6E-teknik utnyttjar det nyligen tillgängliga radiospektrumet i 6 GHz-bandet. Detta ger upp till tre gånger bandbredden jämfört med 5 GHz-bandet och upp till sju 160 MHz-band för att leverera ultrasnabb, trådlös nätverkshastighet tillsammans med förbättrad kapacitet och bättre prestanda i täta, trådlösa miljöer.*WiFi 6E-tillgänglighet och funktioner är beroende av regleringsbegränsningar och samexistens med 5 GHz WiFi. Läs mer om ekosystemet ASUS WiFi 6E.

Intel 2.5 Gb Ethernet Inbyggt 2,5 Gb Ethernet ger din trådbundna anslutning ett lyft med hastigheter som är 2,5 gånger högre än vanliga Ethernet-anslutningar för snabb filöverföring, laggfritt spel och högupplöst videostreaming.

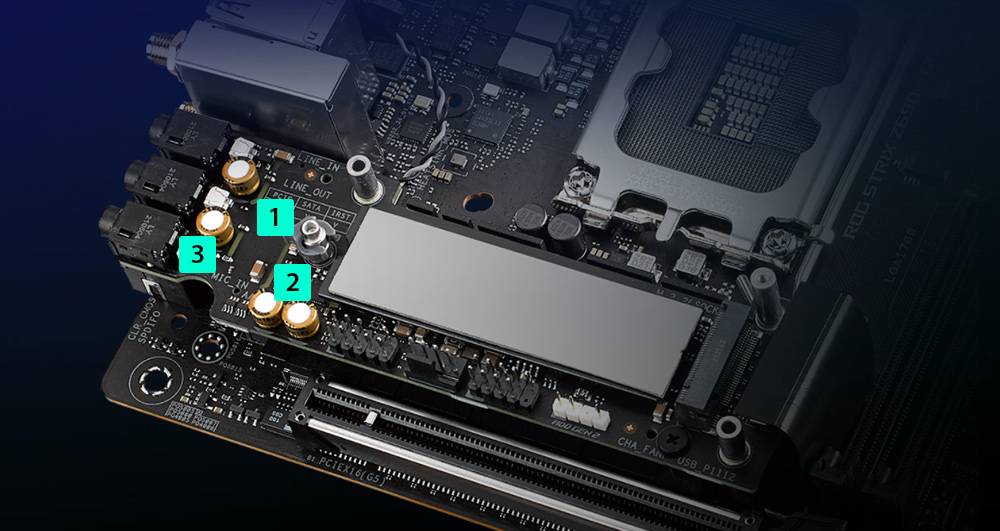

SUPREMEFX

ROG SupremeFX är en unik blandning av hårdvara och programvara som ger överlägset ljud. ROG Strix Z690-I Gaming WiFi har SupremeFX ALC4080-kodeken för att öka uppspelningsupplösningen från 192 kHz till 384 kHz över alla kanaler. Frontpanelens utsignal strömmas genom en fullt integrerad Savitech-förstärkare som kan driva ett brett utbud av spelheadset och högkvalitativa hörlurar.

1 Ljudvägsisolering Speciellt designad kretsseparation filtrerar bort elektromagnetiska störningar från moderkortet och allt som är direkt kopplat till det.

2 Savitech SV3H712-förstärkare Den integrerade Savitech-förstärkaren förbättrar THD+N-prestandan avsevärt från 72 till 83 dB, och rensar bort distorsion och brus för rent ljud.

3 Premium-ljudkondensatorer Komponenter av hög kvalitet ger ett varmare, mer naturligt ljud med exceptionell klarhet.

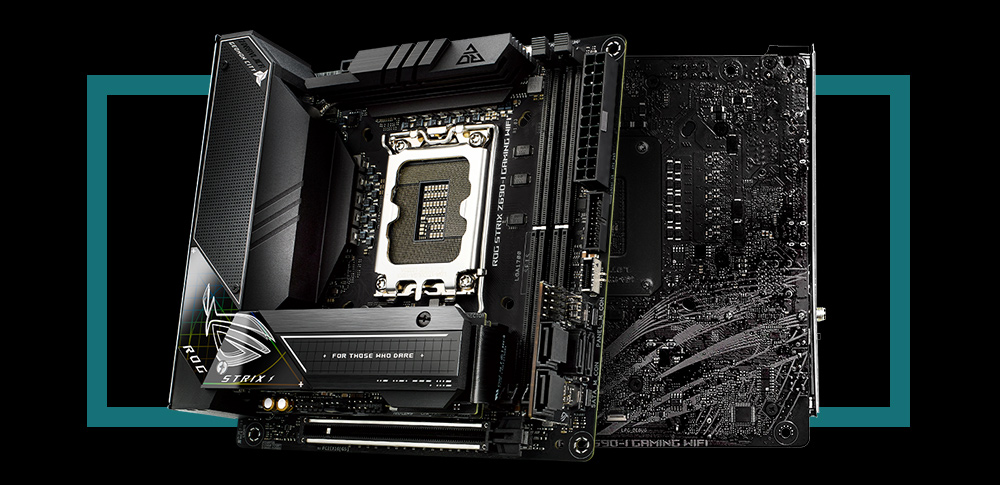

OMISSKÄNNLIGT ROG STRIX

ROG Strix Z690-I Gaming WiFi:s design definieras av futuristiska rutnät och mönster som kan verka dämpade till en början, tills användarna tittar på det nedre vänstra hörnet som lyser med ett skiftande rutmönster.

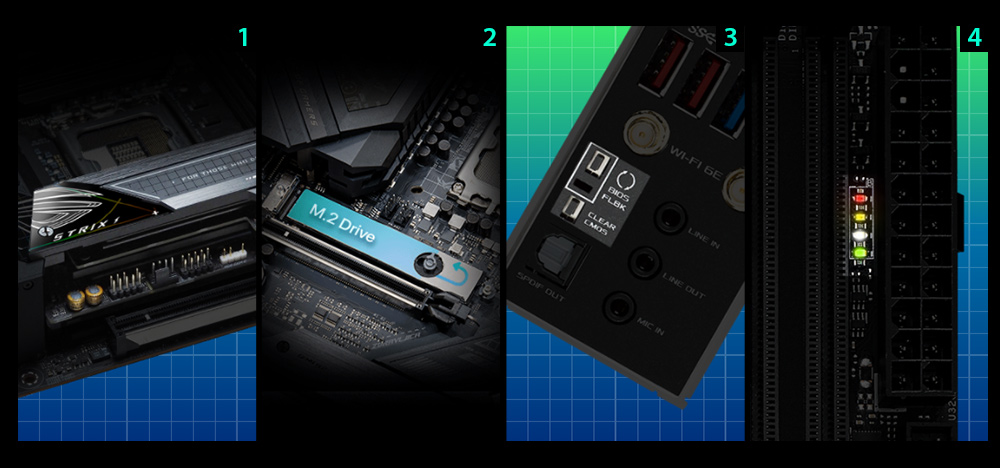

Hemmabyggarens val

1KYLFLÄNSDESIGN FÖR HEMMABYGGAREN

För att möjliggöra en smidig gör-det-själv-upplevelse är två staplade M.2-platser säkrade med en kontakt och en uppsättning skruvar.

2M.2 Q-LÅS

Ett innovativt Q-lås gör det enkelt att installera eller ta bort en M.2-SSD utan speciella verktyg. Konstruktionen använder en enkel låsmekanism för att säkra hårddisken och eliminerar traditionella skruvar på ett snyggt sätt.

3CLR CMOS-KNAPP

Ett snabbt tryck på Clr CMOS-knappen hjälper till att återställa BIOS-inställningarna. Den kan också användas för att starta om datorn om felaktiga BIOS-inställningar har valts.

BIOS FLASHBACK™-KNAPP

BIOS FlashBack™ är det enklaste och säkraste sättet att uppdatera BIOS. Släpp helt enkelt (UEFI) BIOS-filen på ett FAT32-formaterat USB-minne och anslut det till USB BIOS FlashBack-porten och tryck på knappen. Uppdateringar kan till och med utföras utan att ha ett minne eller en CPU installerad.

4Q-LED

Inbyggda lysdioder indikerar strömstatus och eventuella problem med CPU, minne, grafikkort eller startenhet.
