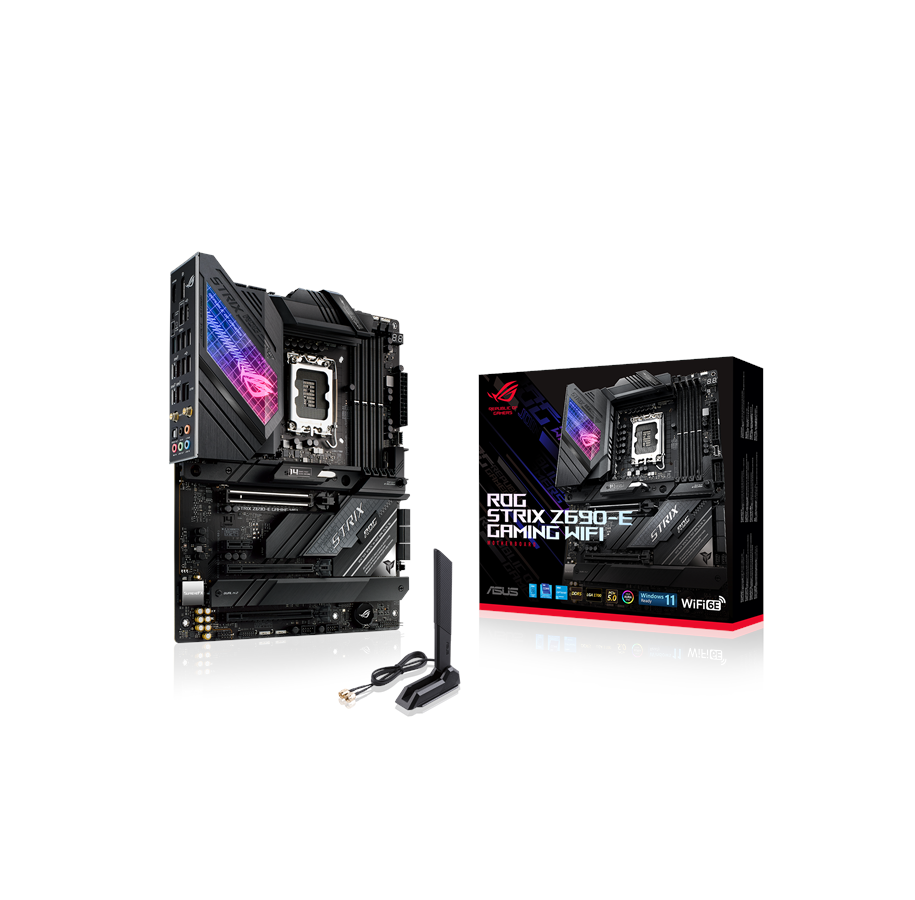

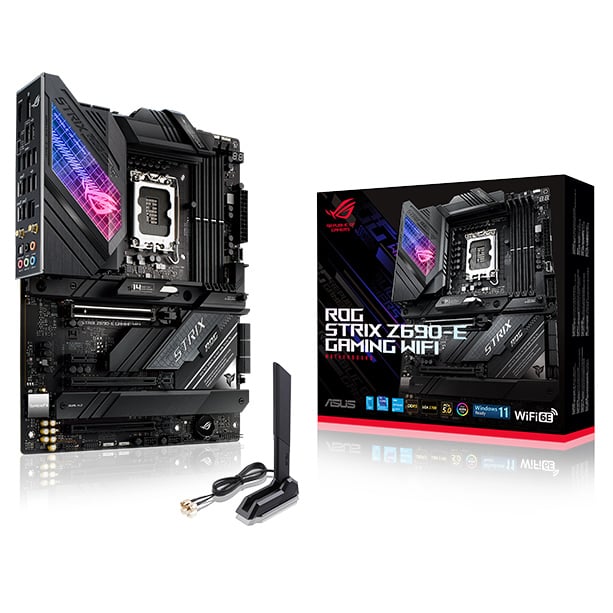

ASUS ROG STRIX Z690-E GAMING WIFI Moderkort - Intel Z690 - Intel LGA1700 socket - DDR5 RAM - ATX

• Klar för 12:e generationen Intel Core™-, Pentium® Gold- och Celeron®-processorer

• Optimal strömförsörjning: 18+1 effektsteg med 8+8 ProCool II-strömkontakter, högkvalitativa legeringsdrosslar och hållbara kondensatorer för att stödja processorer med flera kärnor

• Optimerad termisk design: Integrerad I/O-kåpa och VRM-kylflänsar med thermal pad med hög ledningsförmåga, L-formad heatpipe, en M.2 Combo-sink för PCIe® 5.0 M.2-plats och M.2-kylflänsar för två M.2-platser

• Högpresterande nätverk: Inbyggt Intel® WiFi 6E (802.11ax) och Intel® 2.5 Gb Ethernet med ASUS LANGuard.

• Den snabbaste spelanslutningen: Stöder HDMI® 2.1 och DisplayPort™ 1.4-utgång, fem M.2-platser (inklusive två på det medföljande ROG Hyper M.2-kortet) plus USB 3.2 Gen 2x2 Type-C®

• Intelligent kontroll: ASUS-exklusiva verktyg som AI-överklockning, AI-kylning, AI-nätverk och tvåvägs AI-brusreducering underlättar installationen och förbättrar prestandan.

• ”Gör-det-själv”-vänlig design: PCIe® Slot Q-Release, M.2 Q-Latch, förmonterad I/O-sköld, BIOS FlashBack™-knapp och Clr CMOS-knapp

• Oöverträffade anpassningsmöjligheter: ASUS-exklusiv Aura Sync RGB-belysning, inklusive en RGB-header och tre adresserbara, Gen 2-headers.

• Branschledande spelljud: ALC4080 med Savitech SV3H712-förstärkare, tillsammans med DTS® Sound Unbound och Sonic Studio III

• Välrenommerad programvara: Medföljer gör en 60 dagars provversion av AIDA64 Extreme och en intuitiv UEFI BIOS-instrumentpanel med integrerad MemTest86

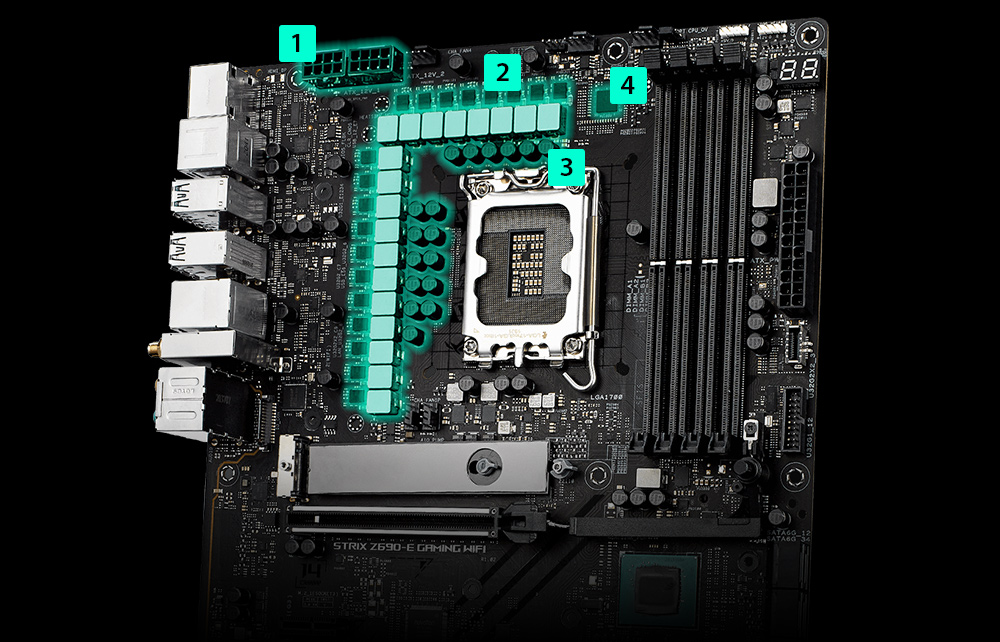

Strömförsörjning

Digital effektkontroll och en rad kraftsteg ger de muskler som behövs för att styra de senaste Intel-processorerna.

18+8-stifts PROCOOL II-STRÖMKONTAKT ASUS ProCool II-kontakter är byggda enligt snäva specifikationer för att säkerställa full kontakt med strömförsörjningskabeln. Ett metallhölje förbättrar värmeavledningen och låg elektrisk impedans hjälper till att förhindra hotspots och stärker tillförlitligheten.

2SAMKÖRDA STRÖMSTEG 18+1 effektsteg kombinerar hög- och lågside-MOSFETAR och drivrutiner i ett enda paket, vilket ger kraft och effektivitet som de senaste Intel-processorerna kan dra full nytta av.

3LEGERINGSDROSSLAR OCH HÅLLBARA KONDENSATORER Drosslar av högsta kvalitet och hållbara kondensatorer är konstruerade för att motstå extrema temperaturer, vilket möjliggör prestanda som överträffar industristandarder.

4DIGI+-STRÖMSTYRNING Digi+ voltage-regulatormodulen (VRM) är en av de bästa i branschen och säkerställer ultrasmidig och ren strömförsörjning till CPU:n.

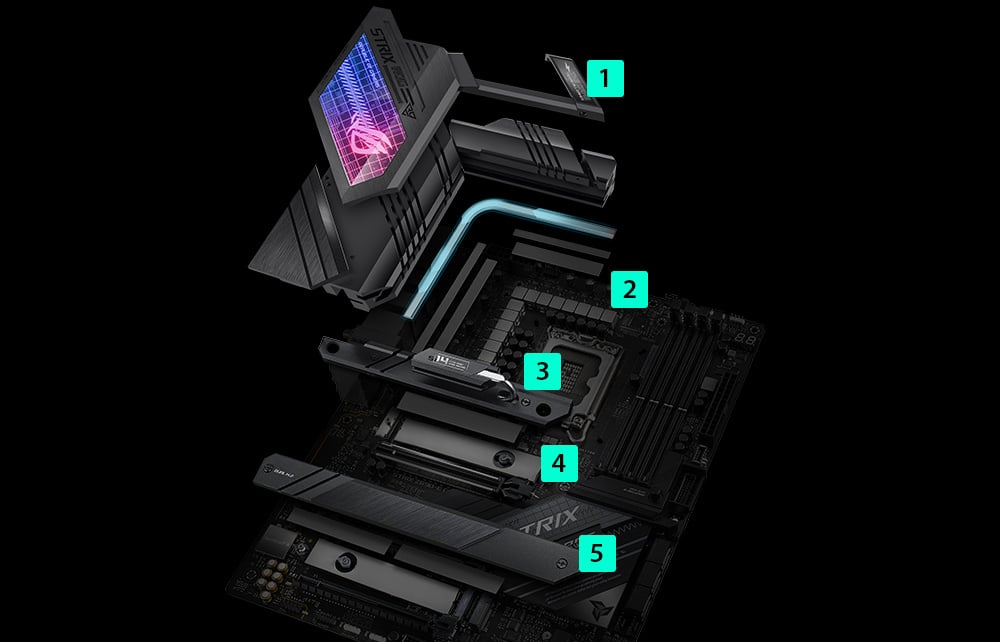

Kylig innovation

1Integrerad I/O-kåpa och VRM-kylflänsar Två tjocka VRM-kylflänsar anslutna med ett värmerör och bundna till en förmonterad metall-I/O-sköld ger gott om yta och massa att hantera kraftbehovet hos högpresterande 12:e generationens Intel-processorer.

2Thermal Pads Speciellt konstruerade thermal pads överför effektivt värme från induktorn och fasgruppen till kylflänsen.

3M.2 Combo-Sink En M.2-kylfläns med ett värmerör med direktkontakt ger en riklig yta, vilket möjliggör optimala drifttemperaturer för PCIe 5.0 M.2 NVMe-enheter, till och med när luftflödet är begränsat.

4M.2-bakstycken Integrerade M.2-bakstycken hjälper till att säkerställa att högpresterande enheter ger toppprestanda, även när luftflödet är begränsat.

5M.2-kylflänsar M.2 kylflänsarna håller M.2 SSD-enheterna vid optimal driftstemperatur för konsekvent prestanda och tillförlitlighet.

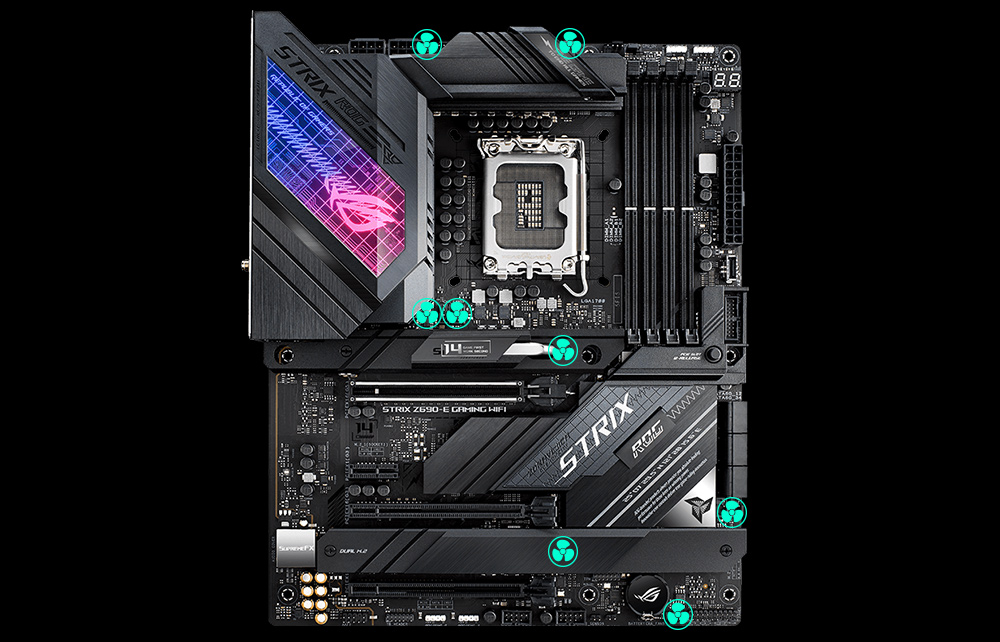

Kyligt formgiven

Moderkortet ROG Strix Z690 har omfattande kylkontroller som kan konfigureras via Fan Xpert 4-programvaran i Armoury Crate eller via UEFI BIOS.

CPU-fläktheader

Ett dedikerat par PWM/DC-fläktheaders för CPU-kylare

AIO Pump-fläktheader

En dedikerad PWM/DC-header för fristående vattenkylningssystem.

4-stifts PWM/DC-fläktheaders

Varje inbyggd header stöder automatisk detektering av PWM- eller DC-fläktar.

M.2-kylfläns

Hjälper till att hålla M.2 NVMe SSD:er vid optimala driftstemperaturer för konsekvent prestanda och tillförlitlighet

M.2-bakstycke

Ger ytterligare massa för att hantera den termiska belastningen på högpresterande M.2-enheter

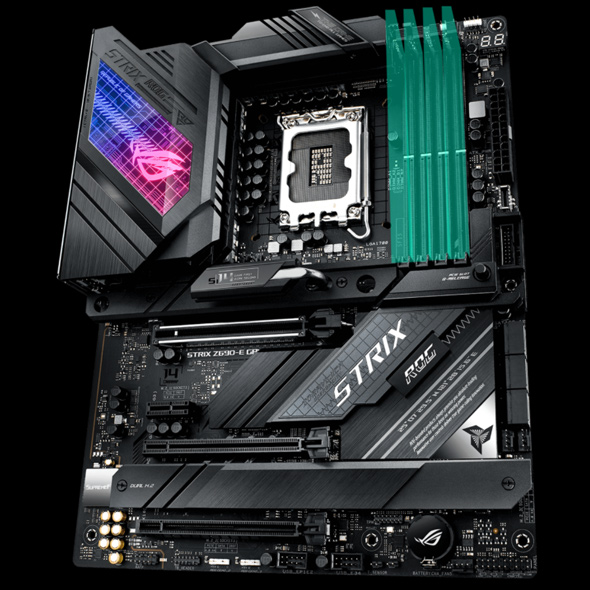

PCIe Prestanda

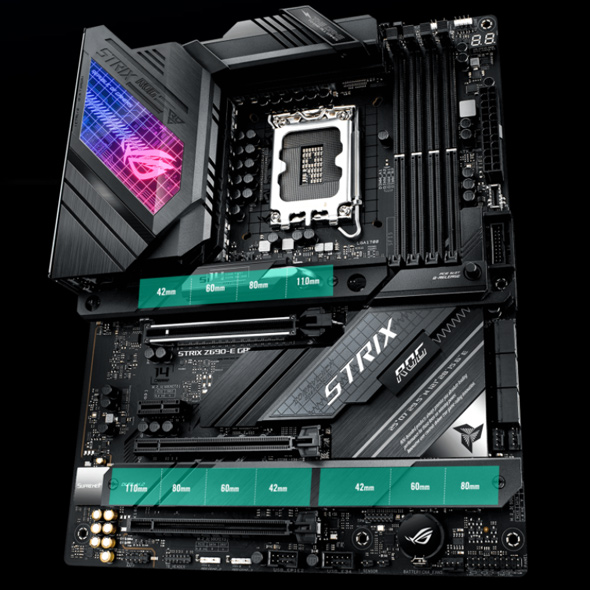

Med en PCIe 5.0 M.2-plats som ger dubbelt så snabb hastighet som PCIe 4.0, ytterligare två kortplatser med PCIe 4.0 och ytterligare två 4.0-platser tillgängliga på det medföljande ROG Hyper M.2-kortet, utnyttjar ROG Strix Z690-E Gaming WiFi kraftfull CPU- och chipset-bandbredd för att leverera de senaste dataöverföringarna, Intel NVM Express® RAID och högkapacitetsenhetsalternativ som susar förbi traditionella SATA-baserade SSD:er.

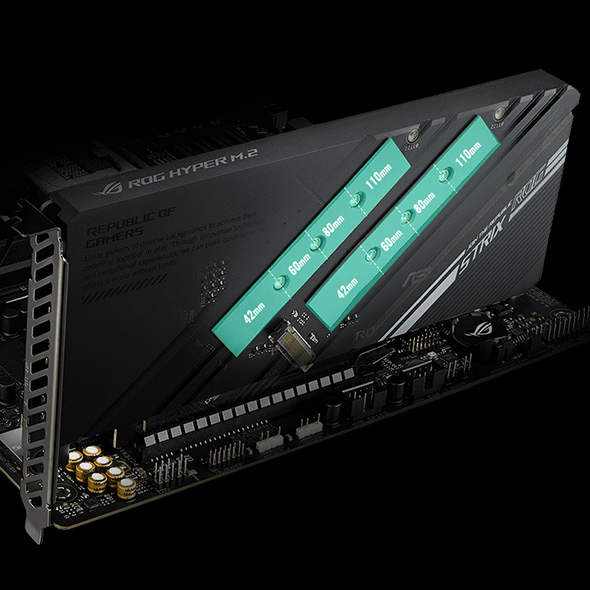

ROG HYPER M.2-KORT

ROG Hyper M.2-kortet tillhandahåller ytterligare två PCIe 4.0 M.2-platser för lagringshungriga användare, och dess enorma kylfläns i aluminium och bakstycke ger utmärkt kylning för att optimera M.2-enhetens prestanda.

DDR5-överklockningsstyrka - ASUS Enhanced Memory Profile

Omfattande minnesinställningsalternativ är hörnstenen i ROG-moderkort. För DDR5 bryter Strix Z690-serien prestandagränser genom att tillhandahålla en staplad svit av överklockningsparametrar för inte bara höghastighetssatser, utan även instegsminnesmoduler som har en låst strömhanterings-IC (PMIC).

• En dedikerad krets på moderkortet kringgår säkert DDR5-minnets PMIC-begränsningar, vilket gör att du kan gå förbi standardgränsen på 1,1 volt och skjuta upp frekvens och timings till max.

• Vanligtvis kräver en begränsad PMIC som har låsts upp att systemet slås på helt och hållet varje gång minnesspänningen justeras. ROG-moderkort utnyttjar inbyggd hårdvara och firmware för att på ett smart sätt komma runt denna besvärliga begränsning, vilket gör att spänningsjusteringar kan tillämpas genom samma mjuka systemåterställningsprocess som användes för tidigare generationer av DDR-minnen.

* ASUS Enhanced Memory Profile (AEMP) är en exklusiv firmware-funktion för PMIC-begränsade minnesmoduler. AEMP upptäcker automatiskt alla dina minneschip och presenterar sedan optimerade frekvens-, timing- och spänningsprofiler som du enkelt kan använda för att släppa lös prestandan.

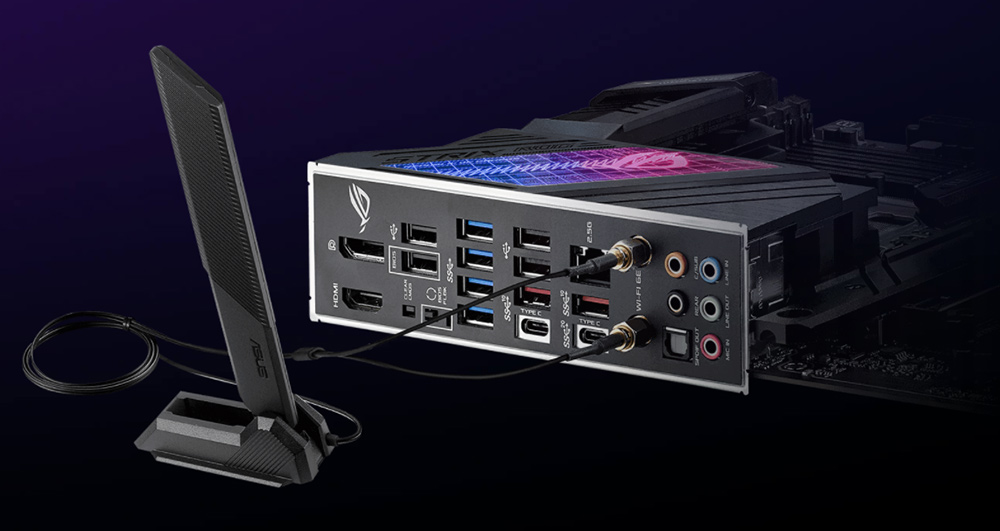

Nätverk

WIFI 6 (802.11 AX) Inbyggd WiFi 6E-teknik utnyttjar det nyligen tillgängliga radiospektrumet i 6 GHz-bandet. Detta ger upp till tre gånger bandbredden jämfört med 5 GHz-bandet och upp till sju 160 MHz-band för att leverera ultrasnabb, trådlös nätverkshastighet tillsammans med förbättrad kapacitet och bättre prestanda i täta, trådlösa miljöer.*WiFi 6E-tillgänglighet och funktioner är beroende av regleringsbegränsningar och samexistens med 5 GHz WiFi. Läs mer om ekosystemet ASUS WiFi 6E.

Intel 2,5 Gb Ethernet Inbyggt 2,5 Gb Ethernet ger din trådbundna anslutning ett lyft med hastigheter som är 2,5 gånger högre än vanliga Ethernet-anslutningar för snabb filöverföring, laggfritt spel och högupplöst videostreaming.

SUPREMEFX

ROG SupremeFX är en unik blandning av hårdvara och programvara som ger överlägset ljud. I ROG Strix Z690-E Gaming WiFi har SupremeFX ALC4080-kodeken för att öka uppspelningsupplösningen från 192 kHz till 384 kHz över alla kanaler. Frontpanelens utgång strömmas genom en fullt integrerad Savitech-förstärkare som kan driva ett brett urval av spelheadset och högkvalitativa hörlurar.

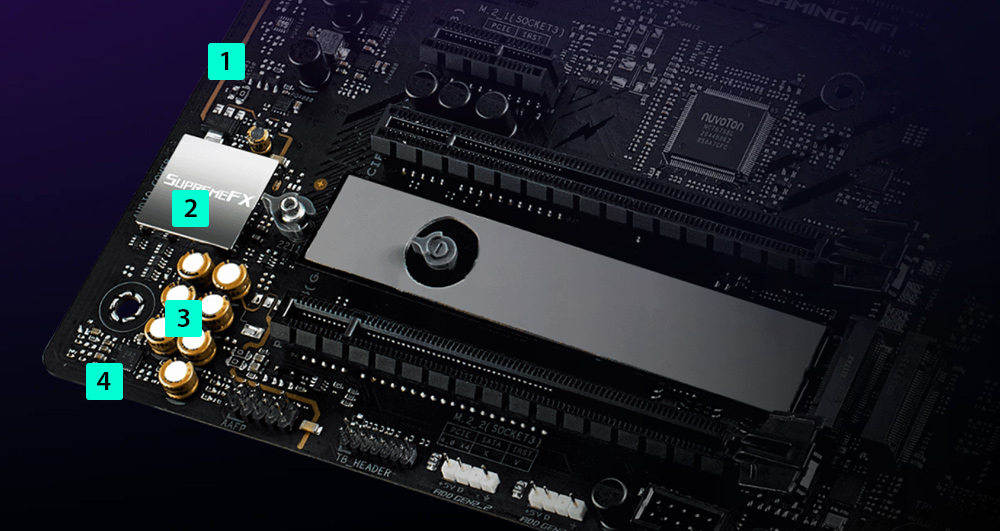

1Ljudvägsisolering Speciellt designad kretsseparation filtrerar bort elektromagnetiska störningar från moderkortet och allt som är direkt kopplat till det.

2Ljudchipssköld Ett specialtillverkat metallhölje skyddar mot omgivande elektromagnetisk störning och bevarar ljudsignalernas integritet för att säkerställa bästa ljudkvalitet.

3Premium-ljudkondensatorer Komponenter av hög kvalitet ger ett varmare, mer naturligt ljud med exceptionell klarhet.

4Savitech SV3H712-förstärkare Den integrerade Savitech-förstärkaren förbättrar THD+N-prestandan avsevärt från 72 till 83 dB, och rensar bort distorsion och brus för rent ljud.

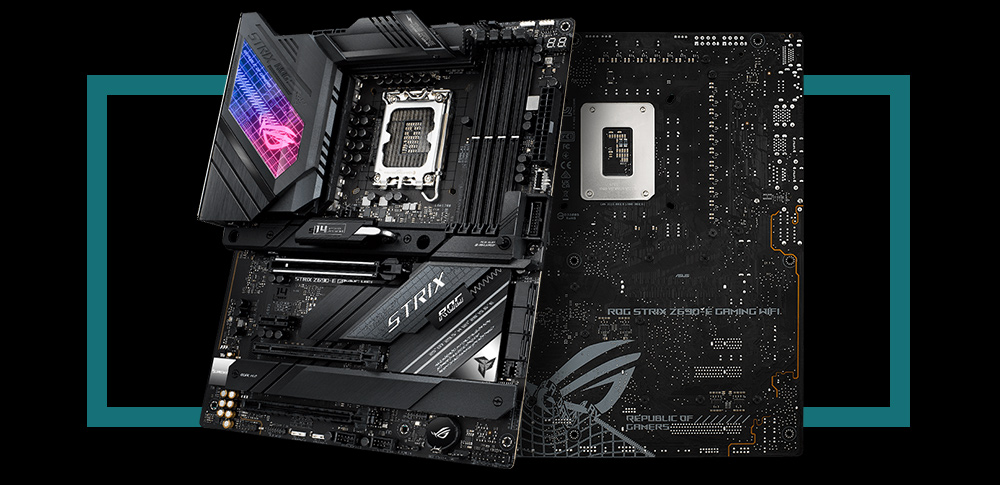

OMISSKÄNNLIGT ROG STRIX

En speciellt upplyst akrylskärm på I/O-höljet ger en illusion av att kretskortet är synligt under en RGB ROG-logotyp. Samtidigt ger ett mönster av rutnät och streck, inslag av spegelfinish och en ROG-logotyp i läder en mängd omsorgsfullt utformade ytstrukturer. Sist men inte minst avslutar ett speciellt ljusmönster inbyggt i M.2 Combo-flänsen en färgstark rundtur i ROGs världsbild.

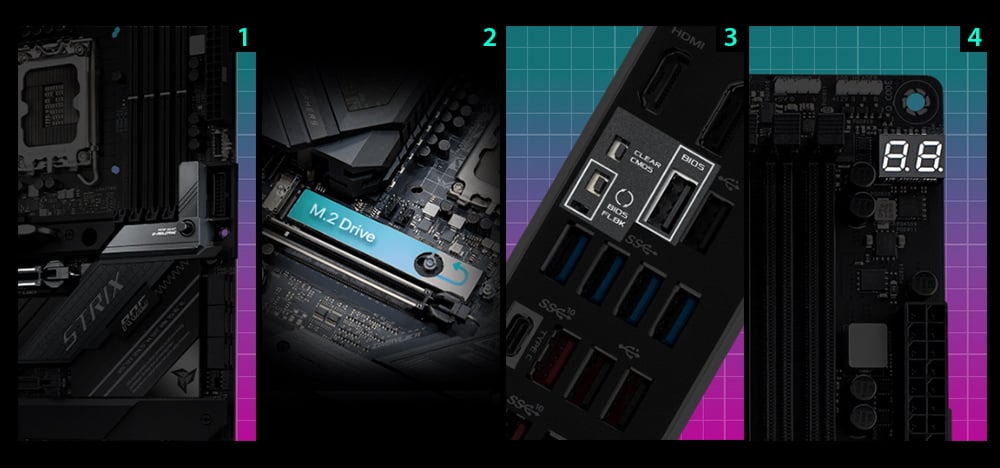

Hemmabyggarens val

1PCIE® SLOT Q-RELEASE

En fysisk knapp placerad på chipsetets kylfläns låser upp den första PCIe-kortplatsens säkerhetsspärr med ett tryck, vilket avsevärt förenklar processen att ta bort ett PCIe-kort från moderkortet när det är dags att uppgradera till en ny GPU eller annan kompatibel enhet.

2M.2 Q-LÅS

Ett innovativt Q-lås gör det enkelt att installera eller ta bort en M.2 SSD utan behov av specifika verktyg. Konstruktionen använder en enkel låsmekanism för att säkra hårddisken och eliminerar traditionella skruvar på ett snyggt sätt.

3CLR CMOS-KNAPP

Ett snabbt tryck på Clr CMOS-knappen hjälper till att återställa BIOS-inställningarna. Den kan också användas för att starta om datorn om felaktiga BIOS-inställningar har valts.

BIOS FLASHBACK™-KNAPP

BIOS FlashBack™ är det enklaste och säkraste sättet att uppdatera BIOS. Släpp helt enkelt (UEFI) BIOS-filen på ett FAT32-formaterat USB-minne och anslut det till USB BIOS FlashBack-porten och tryck på knappen. Uppdateringar kan till och med utföras utan att ha ett minne eller en CPU installerad.

4Q-CODE

Diagnostiska koder ger en referens för snabb och enkel sökning av vanliga installations- och komponentproblem.
